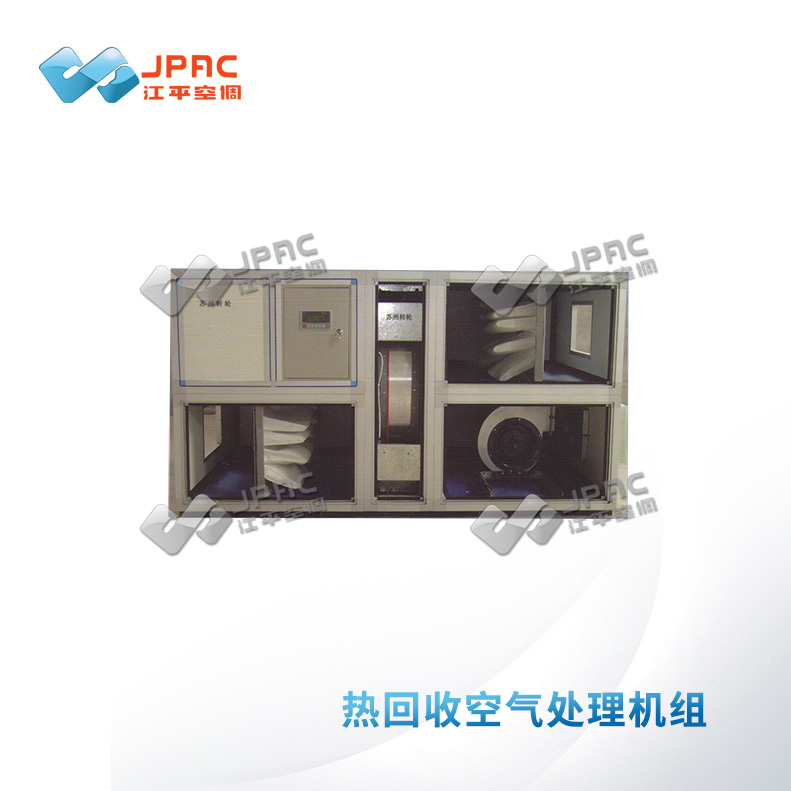

热回收空气处理机组模块

   初效过滤器-折叠板式或袋式，板式过滤器厚度为25mm，袋式过滤器深度为300mm，滤料为尼龙棉凸网或无纺布，过滤效率为G3-G4

   中效过滤器-袋式，滤料为阻燃化纤材料，过滤效率为F5-F8

   亚高效过滤器-袋式密褶式，采用超细玻纤滤料，过滤效率为F8-H10

过滤效率对照表

热回收段-转轮式热交换器

高效轮转式热交换器工作原理图

   转轮式热交换器的核心部件是一个以10~20转/分钟的速度不断转动的蜂窝状转，转芯用特殊金属箔作载体。将无毒、无味、环保型蓄热、吸湿材料，用高科技方法合成，制作成具有蓄热吸湿等性能的蜂窝状转轮，装配在 一个左右或上下分隔区的金属箱体内由传动装置通过皮带驱动轮子转动冬季运行时。室内排风经过过渡后再通过热回收轮处理时，转芯温度升高，水分含量增加，当转芯转过清洗扇后与室外新鲜空气接触，转轮向低温的新鲜空气放出热量和水分，使新鲜空气升温增湿，夏季与之相反，降低新风温湿度通过换热从而使空训系统降低了能耗，达到了节能的目的，这种蜂窝式转轮的设计构成了一个吸湿、蓄热、传质、传热的巨大接触面积，蕴藏了超级能量，具备了回收显热和潜热的优异特性。

   在空调系统中，为了人员舒适和通风顺畅，必须考虑引入外界新鲜空气，同时排出部分室内浑浊空气由于新风为高温高湿状态，因此冷负荷大部分要被新风负荷所占用，能耗惊人。

Vent. Rotor高效转轮式热交换器特点

能量回收功能

   设备内置热回收器，将排出去的空气与送进来的空气进行了能量交换(温度、湿度)，70%~90%的能量回收率可以大量减少空调系统中处理新风的能耗。

   安全可靠， 超长使用寿命

   整机运动部件较少，几乎无需维护，可确保长期稳定可靠工作，一劳永逸。维护得当，使用寿命可达15~20年。

   转轮表面平整度高，密封性能好

   转轮为机械化缠绕制作，表面平整度高密封性能好，漏风率低。

   转轮电机自张紧装置

   转轮驱动电机有自张紧装置，可自动调节皮带松紧度，能最大限度的减少皮带维护次数。

   过滤器堵塞报警功能(可选)

   当空气转轮表面积聚了大量灰尘，需要更换或清洗时，机器自动显示报警提示。

   防止结霜装置(可选)

   当室外温度低于零下10度时，转轮表面可能会结霜，安装防结霜装置后，即使室外温度低于零下50度，转轮也不会结霜，仍然可安全运行。

高效转轮式热交换器性能器

一、加湿段

   舒适的室内环境不仅有温度要求，而且还有湿度要求。适宜的室内湿度环境可以抑制细菌、病毒的传播，有效降低流感疾病的发生。根据我国《室内空气质量标准》，冬季采暖室内的湿度应保持在30—60％。

二、湿膜加湿器

工作原理：蒸发式湿膜加湿器是一种等焓加湿方式，水分的蒸发是通过吸收空气中的能量实现的，这是空气的干球温度下降，同时空气中的含水量增加，但空气的焓值保持不变。此种加湿方式在国际与国内已被大量使用。湿膜加湿的性能： 1、饱和效率高，可达到90％ 2、洁净加湿，不会出现“白粉”现象 3、节省空间，气化距离仅为湿膜本体厚度 4、无结露现象，加湿器出口空气相对湿度不会过饱和 5、不会产生再凝结核结露现象 6、具有降温效果，并可兼作挡水板用 7、对水质无特殊要求，洁净自来水即可

三、湿膜加湿器选型参数

干蒸汽加湿器 干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低，能够对湿度进行精确控制；加湿 快速、洁净等优点。

一、板式热回收段

   板式热回收分为全热及显热两种形式。全热交换器芯体是由专用纤维采用特殊工艺制成的纸张构成，适用于室内外温差小湿差大的地区(全热交换芯体一般只适用于小风量机组中)。显热交换器芯体由金属材料制成，强度大、寿命长，而且温度效率高，适用于室内外温差大湿差小的地区。

二、内部结构图

BTQ/X-系列板式热回收通风机组

   板翅式热回收式空气处理机组采用板翅式热交换器，全热交换器是由高分子合成纤维采用特殊工艺制成，具有透湿性能高、起、气密性好、抗撕裂、耐老化等特点适用于室内外温差小、湿度大的地区，显热交换器采用特种金属材料构成，寿命长而且温度传导性好，适用于室内外温差大湿差小的地区，产品节能效果达到了国外先进水平，并可根据用户的要求配置加热、制冷、加湿、净化、消声等不同的功能段。

热管式热交换器 热管是热管余热回收器的核心传热元件。 热管是一种具有高导热性能的传热组件，它通过在全 封闭真空管壳内工质的蒸发与凝结来传递热量，具有 极高的导热性、良好的等温性、冷热两侧的传热面积 可任意改变、可远距离传热、可控制温度等一系列优 点。由热管组成的热管换热器具有传热效率高、结构 紧凑、流体阻损小、有利于控制露点腐蚀等优点。目 前已广泛应用于冶金、化工、炼油、锅炉、陶瓷、交 通、轻纺、机械等行业中，作为废热回收和工艺过程 中热能利用的节能设备，取得了显著的经济效益。
冷/热盘管 Vent.Rotor热回收机组采用无缝紫铜管套铝翅片换热 管，它采用先进的机械涨管和圆弧波纹双翻边铝肋片 结构。机械张管使铜管与铝肋片接触紧密，圆弧波纹 能促进流体紊流，破坏边界层，提高传热系数。先进 的结构形式，再加上合理的水路行程、管距、片距， 使得换热管具有传热性能好、空气阻力小、结构紧凑、 重量轻等特点。铜管焊接采用低温快速钎焊，确保耐 压>1.2MPa。
挡水板 挡水板是空调处理机组末端装置的一个重要配件，作 气水分离用。挡水板具有四个方向流线型变化，当有 水分的空气流经挡水板时，利用气流方向的变化，将 空气中的水分分离出来，确保下游部件不会被腐蚀。 冷凝水盘 V型不存水冷凝水盘能有效地收集冷却盘管上的冷凝水， 冷凝水通过水管派出，不存在流水不畅，滋生蚊蝇之 弊，同时，表面附有保温材料，防止表面凝露。根据 要求可选择配置不锈钢冷凝水盘。
