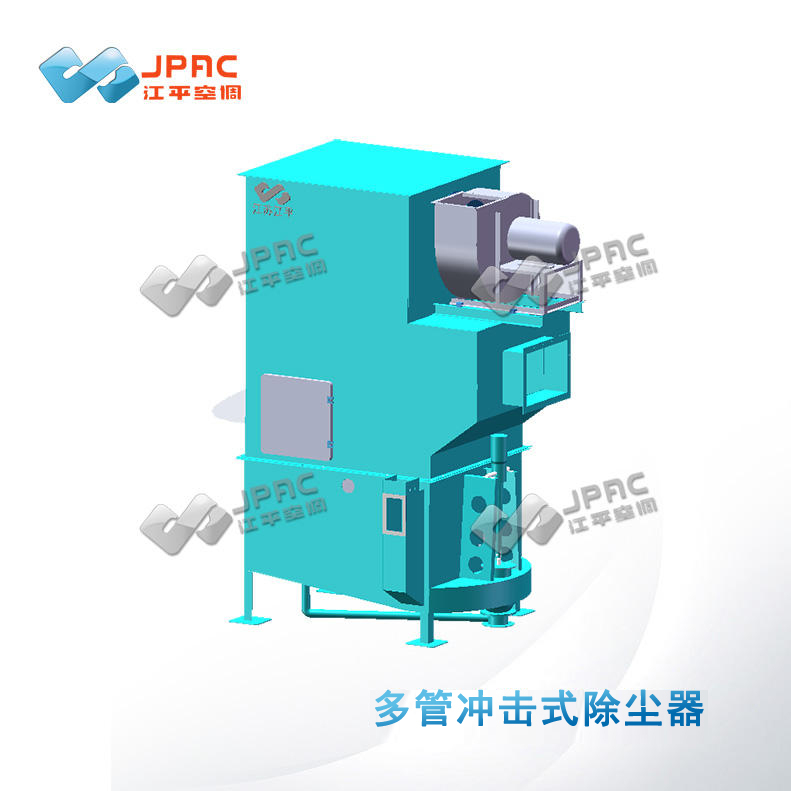

多管冲击式除尘器

一、多管冲击式除尘器产品简介

   JJDCC系列多管冲击式除尘器，是根据国外有关技术资料，结合我国实际生产和环境保护工程的需要，由电力工业部华北电力设计院和江苏江平新环境科技有限公司共同研制的一种新型湿式除尘设备，该除尘器主要用于非纤维、无腐蚀性、温度不高于120℃的含尘气体的净化处理，同时适用于矿山、化工、煤炭、建材、冶金、电力等行业，经环保部门测试，该除尘器各项性能指标均达到了国内外的前沿水平。

二、多管冲击式除尘器选型须知

1、JJDCC系列多管冲击式除尘器型号及装配标注方法

   2、箱体内风管喷头插入深度较大不能超过10厘米，在此范围内可任意选择（有关因素由选用者考虑）

   3、接到控制箱的电源容量，必须按除尘器的总容量为准。

   4、离心风机的出口方向由设计者根据实际情况任意选择。

   5、进水电磁阀由制作厂家配套供应国产或进口两种（价格另计），设计者应选定。

三、结构及工作原理

1、总体机构：

   该除尘器分为上、下箱体两大部分：

   上箱体包括：进出风口、分配送风管、两道挡水板、喷头（ABS）、离心风机。（JJDCC-19、24、33型除尘器不包括离心风机）

   下箱体包括：泥浆斗、喷水管等。

   该除尘器另外装有：电动推杆、液位控制仪、电磁阀等。

2、除尘器机组工作原理

   除尘器机组工作原理见下图，含尘气体由入口进入后，较大的粉尘颗粒被挡灰板（1）阻挡下落后被除掉，较小的粉尘颗粒随着气流一同进入联箱（2），这时含尘气体经过送风管（3），以较高的速度从喷头（4）处喷出，冲击液面撞起大量的泡沫和水滴，以此达到净化空气的目的。净化后的空气在离心风机的作用下（下图用虚线箭头），通过第一道挡水板（5）和第二道挡水板（6）由出风口（或离心风机出风口）排出。净化后的气体中所含有的水滴由第一、第二道挡水板除掉。

   含尘气体的整个过程是在负压状态下进行的，而液面的高度是由溢流管和水位控制仪（11）控制。

   净化气体用的水在使用一定的时间后，由于水中含有大量的粉尘而需要更换，更换水时，由电动推杆（10）将排水口外的活塞提起，含有大量粉尘的污水经排水口排出，当污水基本排完后，水位控制仪设在进水总管上的电磁阀（90开启（供水压力0.4-0.6MPa）,水通过进水管由设在除尘器箱体下部的冲洗喷嘴（8）喷出，将箱体底部冲洗干净，然后电动推杆将活塞放下，排水口关闭；箱体内的水面上升；待水面上升到除尘所需高度时，水位控制仪电磁阀关闭，让水中断，箱体内多余的水由溢流管排出，此时除尘器可进入人工工作状态。

      JJDCC-4-Ⅱ

      JJDCC-7-Ⅱ    工作原理图

      JJDCC-11-Ⅱ

      JJDCC-14-Ⅱ

JJDCC-19-Ⅰ

JJDCC-24-Ⅰ    工作原理图

JJDCC-33-Ⅰ

除尘器工作原理图图中编号：

1-挡灰板          2-联箱      3-送风管     4-喷头    5-第一道挡水板

6-第二道挡水板    7-溢流管    8-冲洗喷头   9-电磁阀  10-电动推杆

11-水位控制仪     12-密封装置  13-离心风机

检测报告

四、多管冲击式除尘器技术性能表

序 号	机组 型号 性能参数		JJDCC-4-Ⅱ			JJDCC-7-Ⅱ			JJDCC-11-Ⅱ			JJDCC-14-Ⅱ			JJDCC-19-Ⅰ			JJDCC-24-Ⅰ			JJDCC-33-Ⅰ
			喷口速度（m/s）
			8	10	12	8	10	12	8	10	12	8	10	12	8	10	12	8	10	12	8	10	12
	设计风量（m³/h）		3840	4800	5760	5760	7200	8640	8640	10800	12960	11520	14400	17280	15360	19200	23040	19200	24000	28800	26800	33600	40320
	设备阻力（Pa）		1600-2000
	除尘效率（%）		≥99
	充水容积（m³）		0.9			1.05			1.53			2.01			3.35			4.12			5.06
	设备净重（kg）		1408			1713			2113			2508			3322			3849			4743
	耗水量	蒸发（kg/h）	13.5	16.8	20.2
		液流（kg/h）	144			215			324			432			576			720			1008
		排灰带出（kg/班）	900			1050			1530			2010			3350			4120			5660
	外形尺寸（mm）长×宽×高		1600*930*3320			2000*930*3320			2000*1360*3400			2000*1790*3450			2850*1950*3560			2850*2400*3560			2850*3300*3560
	风 机	型号	4-72No4.5A			4-72No4.5A			4-72No5A			4-79No5A			4-82N08C			G4-73No9D			G4-73No10D
		全压（Pa）	2606			2408			2970			2910			2440			2660			3292
		风量（m³/h）	4800			7200			10800			14400			19200			24000			33600
	电动机	型号	Y132S2-2B3			Y132S2-2B35			Y160M2-2B3			Y160M2-2B3			Y180L-4			Y200L-4			Y250L-4
		功率（kW）	7.5			7.5			15			15			22			30			55
		转速（r/min）	2900			2900			2900			2900			1600			1450			1450

六、多管冲击式除尘器接线图

七、安装说明

   1、安装前应检查机组的完好性，重新拧紧各连接螺栓。

   2、安装前应注意检修门开启方便，供水管路及排污装置便于观察、维修。

   3、 机组的安装一定要达到水平。

   4、 除尘器的吸尘罩必须安装钢丝网。

   5、 外接进水管路的联接方法

八、维护与保养

   1、除尘器工作时，应使通过机组的风量保持在额定风量左右，且尽量减少风量的波动。

   2、经常注意各检查门的严密。

   3、根据机组的运行经验，定期冲洗机组内部及自动控制装置中液位仪上电极杆上的积灰。

   4、在通入含尘气体时，不允许在水位不足的条件下运转，更不允许无水运转。

   5、电机及风机轴承每运转1000小时加一次油。

   6、经常保持自动控制装置的清洁，防止灰尘进入操作箱，发现自动控制系统失灵时，应及时检修。

   7、机组每连续运行两小时排污一次。

   8、当出现过高、过低水位时，应及时查明原因，排除故障。

九、一般故障的处理方法

故障	原因	处理
风量小	1． 风机接线接反 2． 检修门关闭不严 3． 水位偏高 4． 除尘系统阻力大	1． 调换风机电源接线 2． 关紧密封门 3． 调节（下移）溢流管 4． 加大风机的出口风压，减少系统阻力
净化效果差	1． 除尘器内工作水含尘浓度大 2． 检修门关闭不严 3． 除尘系统阻力偏大，风量减少	1． 波增加排污次数 2． 关紧密封门 3． 加大风机的出口正压，减少系统阻力。
充水量大	1． 密封装置漏水 2． 电动推杆未压紧 3． 电磁阀失灵	1．（1）拧紧密封装置  （2）更换或增加密封装置内密封材料 2．将电动推杆接线盒内的下限开关微量下移， 3．检修电磁阀
`进水量小	1． 电磁阀失灵 2． 水压不足 3． 过滤器堵	1． 检修电磁阀 2． 提高供水压力，要求水压4公斤以上 3． 清洗过滤器，过滤器两侧压差不能超过0.5公斤
电动推杆密封盒漏水	密封合填充料松动	拆开密封合，用石棉绳拌石墨锂基脂，填紧压实。
风机过载	1． 电机缺相 2． 轴承长时间未加油 3．	1． 检查原因，排除故障后，按热保护复位按钮。 2． 加油或更换轴承。
底部冲洗不清	1． 水压不足 2． 煤灰过多	1． 检查原因，调整供水压力，并先手动清除箱底积灰。 2． 手动清除箱底积灰。

十、多管冲击式除尘器用户须知

   1、供货范围

   （1） 除尘器本体及附件（包括电动推杆、液位开关、电磁阀等）

   （2） 电气控制柜（800*250*1000）

   2、I型配套供给通风机、电动机、电磁阀（分进口、国产）两种，价格另计。

   3、信守合同，按期交货，保证质量。并可代用户办理铁路、公路运输，送货上门。

   4、为用户及早投产使用，我厂可代用户制作、安装各种除尘器管件，以及安装除尘设备。

   5、我厂随时可供除尘器所有易损件及配件。

   6、我厂是生产通风部件及除尘器的专业性工厂，除本厂产品外还生产加工各种除尘设备，可根据用户要求制作各种非标准净化设备。
